제품개요

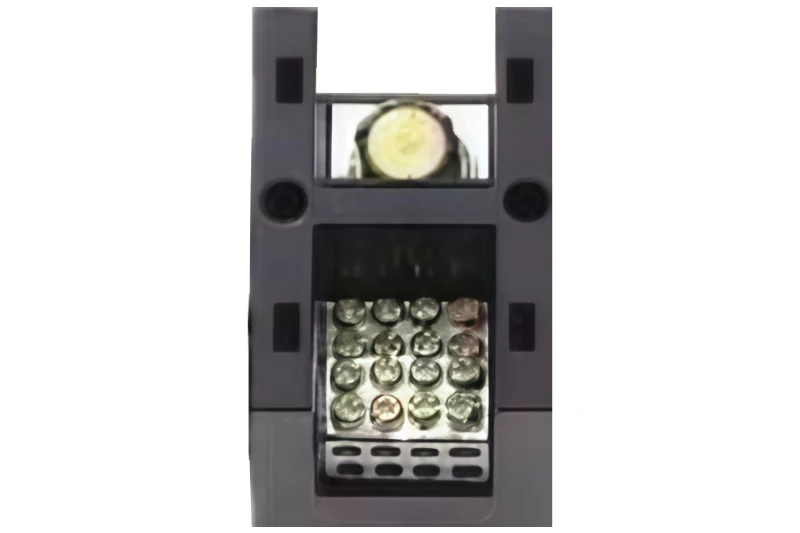

Single Pole One Inlet Eight Outlet은 하나의 수신 라인을 가져와 단일 극에서 8개의 독립적인 출력 분기로 분할하는 고밀도 배전 블록입니다. 이는 라이브 또는 중성선이 한 지점에서 8개의 개별 회로로 팬아웃되어야 하는 단상 배전함, 계량 캐비닛 및 중앙 제어 캐비닛의 출력측용으로 제작되었습니다.
개별 조인트를 사용하여 한 라인에서 8개의 회로를 팬으로 연결하면 캐비닛이 잘못되기 시작합니다. 8개의 개별 연결은 현장에서 각각 벗겨내고 삽입하고 토크를 가해야 하는 8개의 나사를 의미하며 분기 와이어가 극 사이를 교차하기 시작하자마자 위상-간-간격을 유지하는 간격이 사라집니다.
이 블록은 8개의 조인트를 주석 도금 구리 버스바 1개와 나사-고정 콘센트 8개로 대체합니다. 본체는 단-극 모듈이므로 2개 이상의 장치를 레일에 나란히 묶어 활선 및 중성선을 하나의 깨끗한 행으로 전달할 수 있으며, 투명 보호 커버가 단자 위로 닫혀 있어 추적을 위해 모든 회로가 보이는 동안 버스바가 덮여 있는 상태로 유지됩니다.
기술 사양
단일-폴 1인/8아웃 버전의 표준 구성입니다. 주문이 이루어지기 전에 패널 일정에 대한 전선 범위와 전류 정격을 확인하십시오.
| 매개변수 | 값 |
|---|---|
| 구성 | 입구 1개 / 출구 8개, 단극 |
| 인렛 와이어 범위 | 10mm² – 70mm²(구리) |
| 콘센트 전선 범위 | 2.5mm² – 16mm²(구리) |
| 정격전류 | 구성된 입구 단면을 따릅니다.- 시리즈 모델은 총 입력 80A, 콘센트당 최대 6A로 게시됩니다. - 이 버전의 수치를 확인하세요. |
| 정격전압 | 400V AC(시리즈 값 - 시스템에 대해 확인) |
| 터미널 유형 | 고정 클램프 플레이트와 풀림 방지 잠금 와셔가 포함된 나사{0}} 고정 케이지- |
| 나사 토크 | 0.8 N·m – 1.0 N·m |
| 설치 | 35mm DIN 레일(스냅-온) 또는 직접 나사 고정 |
| 폴링 | 단극 모듈; 다{0}}극 달리기를 위해 나란히 그룹 |
| 지휘자 | 높은-전도율 구리 합금, 주석-도금 |
| 하우징 재질 | 난연성 엔지니어링 플라스틱,- UL94 V-0 |
| 보호 커버 | 투명하고 모든 콘센트에 회로 라벨링 공간이 있음 |
| 작동 온도 | -25도 ~ +85도 |
| 진입 보호 | IP20 터치-안전 |
| 디자인 표준 | IEC 60947-1 및 IEC 60947-7-1 |
| 맞춤화 | 고객 도면별 OEM/ODM; 콘센트 라벨링 및 폴 마킹 주문 |
| MOQ | 구성에 따라 다릅니다. 시험 주문 협상 가능 |
| 품질 보증 | 배송일로부터 12~24개월 |
| 제조표준 | ISO 9001 품질경영시스템 |
| 포장 | 표준 수출 포장 |
| 배송 포트 | 닝보항 / 상하이항 |
| 견적 처리 | 24시간 이내 |
핵심 장점
4개의 설계 포인트가 혼잡한 단상 인클로저에 8개의 분기를 깔끔하게 배치할 수 있는지 여부를 결정합니다.-
8개의 나사-하나의 버스바에 조여진 콘센트
8개의 콘센트는 모두 동일한 주석 도금 구리 버스바에 고정되므로 8개의 별도 지점에 있던 8개의 분기 조인트가 하나의 공장에서 종료된 막대가 됩니다.- 각 콘센트는 풀림 방지 잠금 와셔가 있는 캡티브 클램프 플레이트를 사용하고 0.8~1.0N·m의 토크로 토크를 가합니다. 이는 진동 및 열 순환으로 인해 조인트가 느슨해지는 것을 방지합니다.
모듈러 본체 갱이 나란히 배치됨
블록은 고정 다중-극 블록이 아닌 단일{0}}극 모듈입니다. 라이브 및 중립 런은 레일에서 두 개 이상의 유닛을 한 줄로 묶음으로써 구축되며, 이미 있는 것을 재배선하는 대신 행의 끝에 모듈을 추가하여 나중에 런을 확장합니다.
라벨이 붙은 회로가 있는 투명 커버
투명한 보호 커버가 터미널 위에 닫혀 있습니다. 검사 시 부스바와 나사머리를 덮어두어 주며, 커버가 투명하여 떼어내지 않고도 눈으로 회로를 추적할 수 있습니다. 모든 콘센트에는 자체 회로 번호 또는 부하 이름에 대한 라벨 공간이 있습니다.
밀집된 미터 박스를 위한 컴팩트한 설치 공간
하나의 본체에 있는 8개의 분기는 8개의 개별 조인트에 필요한 부피의 일부를 차지하며 DIN 레일 설치 공간은 2개 또는 3개의 개별 블록보다 짧습니다. 상자 깊이가 이미 미터에 의해 사용된 경우, 이는 나가는 쪽이 하나의 깨끗한 행에 맞는지 여부를 결정합니다.
와이어 케이지 터미널과 기존 황동 터미널
첫 번째 전선이 들어가자마자 차이가 나타나고 첫 번째 재{0}}토크에서 다시 나타납니다.
| 비교 포인트 | 나사-클램핑 케이지 터미널(이 블록) | 전통적인 황동 포스트 터미널 |
|---|---|---|
| 케이블 인입구 | 도체는 전면에서 열린 케이지에 들어가 캡티브 플레이트 아래에 고정됩니다. | 나사가 물기 전에 도체가 둥근 포스트 주위에 감겨 있거나 고리 모양으로 감겨 있습니다. |
| 얇은 분기선(2.5~16mm²) | 클램프는 전체 도체를 지탱하므로 와이어가 나사 머리 아래에서 미끄러져 나올 수 없습니다. | 얇은 와이어는 나사 머리에 의해 옆으로 밀려 부분적으로 접촉될 수 있습니다. |
| 접촉면적 | 케이지 전체 폭에 걸쳐 넓은 페이스 접촉 | 나사 끝부분의 점접촉 |
| 풀림 방지- | 잠금 와셔는 열 순환을 통해 토크를 유지합니다. | 토크 재{0}}가 일상적인 유지 관리 항목이 됨 |
| 하나의 기둥에 가지 8개 | 하나의 부스바가 8개의 콘센트를 모두 운반합니다. | 8개의 개별 조인트와 8개의 느슨한 연결 가능성 |
| 배선 레이아웃 | 분기는 레이블이 지정된 하나의 행으로 종료됩니다. | 전선은 극 사이를 교차하여 위상-대-결함을 유지하는 간극을 닫습니다. |
전문적인 생산 과정
모든 블록은 동일한 5단계를 따르며 전기 테스트는 배치별로 기록됩니다.

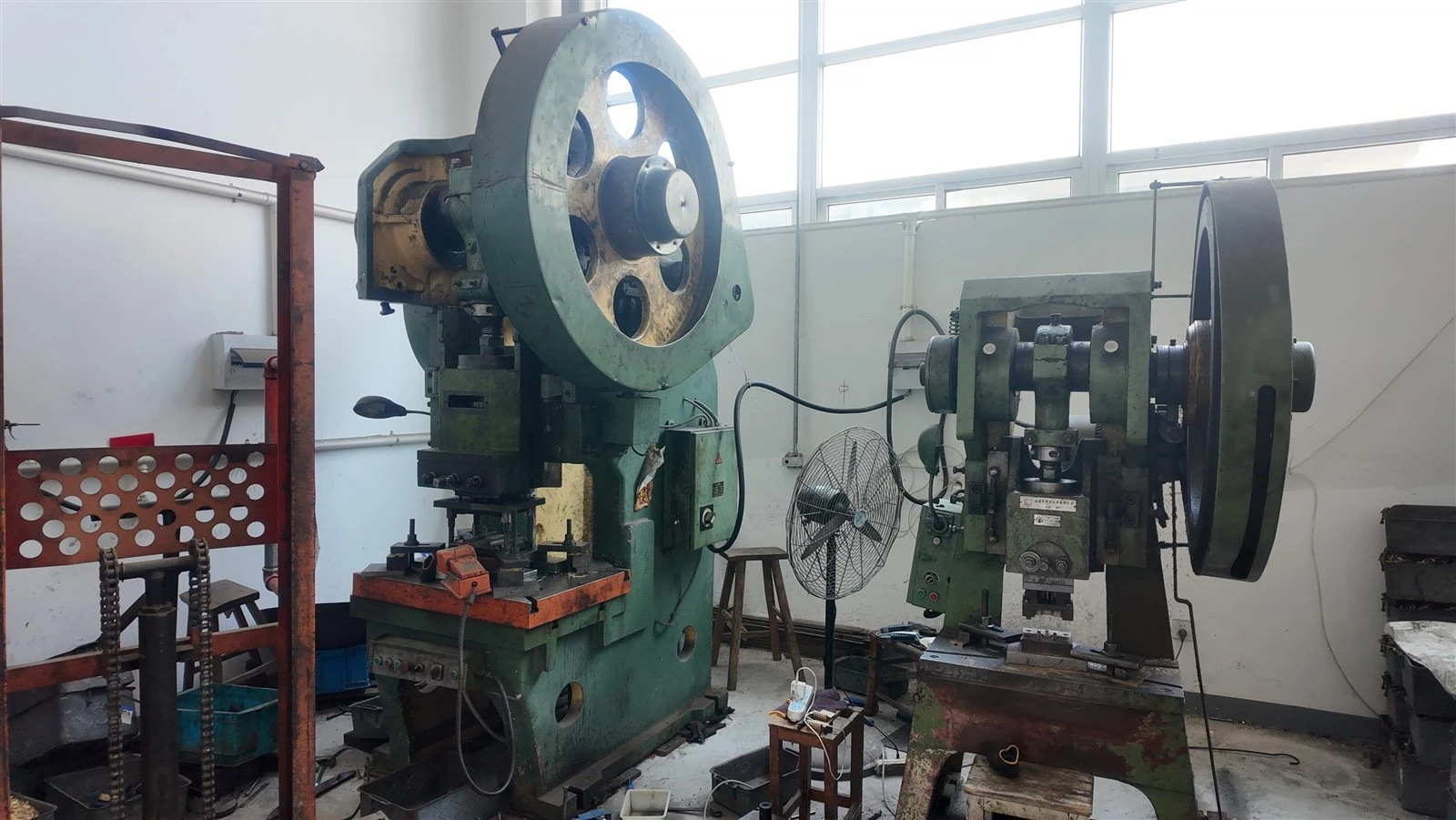

부스바 스탬핑 및 성형 - 구리 바를 절단, 펀칭 및 도면에 맞게 성형합니다.
표면처리- 주문시 확정된 주석 도금을 조립 전 적용하여 블록 조립 전 접촉면을 보호합니다.

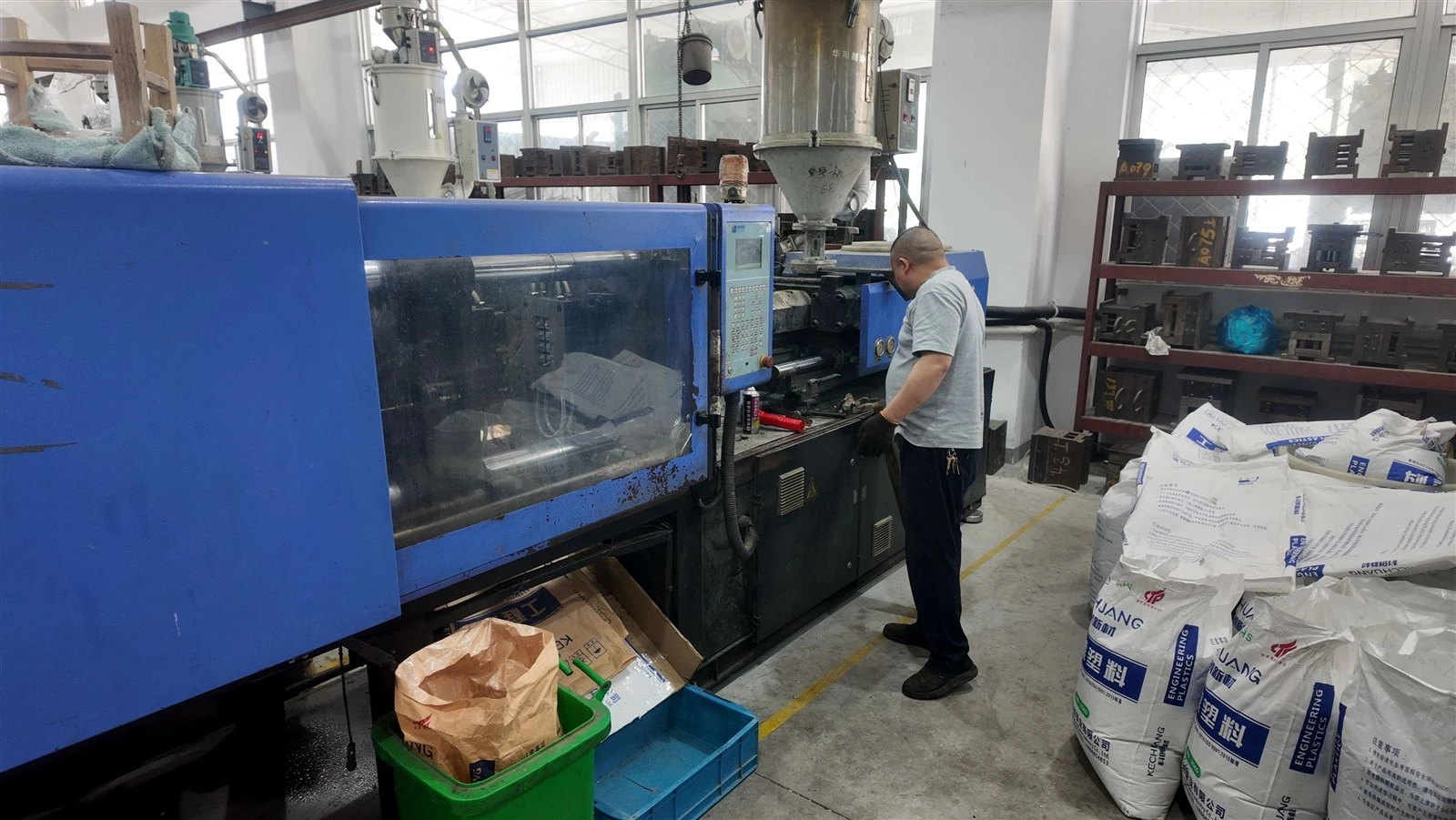

하우징 몰딩 - 단-극 본체는 UL94 V-0 등급에 맞는 난연성 엔지니어링 플라스틱으로 몰딩됩니다.-
- 부스바, 8개의 콘센트 클램프 및 나사 터미널을 레지스터에 안착시킨 다음 투명 커버를 장착합니다.
- 연속성, 접촉 저항 및 전기 강도 테스트는 8개 콘센트 모두에서 검사되며 배치별로 결과가 기록됩니다.
소재 및 표면 처리 옵션
명령이 발표되기 전에 두 가지 중요한 결정을 내려야 합니다.
도체 및 단자 부품
부스바와 단자 하드웨어는 주석 도금 처리된 전도성이 높은 구리 합금입니다.- 도금은 습하거나 따뜻한 인클로저에서 접촉면이 산화되는 것을 방지하는 역할을 하며 현장에서 다시 토크를 가해도 접합부가 안정적으로 유지되는 이유 중 하나입니다.- 도면과 다른 도금이 주문단계에서 설정됩니다.
난연성-하우징
단-극 본체는 UL94 V-0 등급의 난연성 엔지니어링 플라스틱으로 성형-되었으며 블록의 정격은 -25도 ~ +85도입니다. 이 범위에는 실내 배전함은 물론 제어 캐비닛의 따뜻한 내부도 포함됩니다. 사양에 명시된 경우 정확한 플라스틱 등급을 확인하세요.
응용 시나리오
단일-폴 1인/8아웃 블록이 레일 공간을 확보하는 세 곳.
단상 배전함 및 계량기 캐비닛
하나의 들어오는 라인이 8개의 나가는 회로에 전원을 공급해야 하는 경우 - 조명, 소켓 및 가전제품은 주거용 또는 가벼운 상업용 보드에서 실행됩니다. - 블록은 느슨한 조인트 팬 대신 레이블이 지정된 하나의 행에 나가는 쪽을 유지하며 모든 회로는 자체 콘센트와 자체 표시를 갖습니다.
중앙 집중식 제어 캐비닛 및 라이브/중립 분할
제어 캐비닛에서는 하나의 극이 여러 장치로 펼쳐지는 경우가 많습니다. 레일에 두 개의 모듈을 나란히 연결하면 동일한 공간에 라이브 행과 중립 행이 제공됩니다. 이는 분기 도체가 서로 명확하게 분리되어야 하는 레이아웃 패널 빌더가 원하는 것입니다.
태양광 결합기, 조명 제어 및 분기 패널
동일한 블록은 8스트링 태양광 결합기 출력, 8회로 LED 조명 제어 및 상업용 8분기 배전반에 사용되며, 최대 8개의 독립 출력을 하나의 덮개 아래 한 지점에 그룹화해야 합니다.
자주 묻는 질문
Q: 단극 1-in/8-out 배전 블록은 무엇에 사용됩니까?
A: 하나의 들어오는 라인을 단일 극의 8개의 독립적인 나가는 분기로 분할합니다. 일반적인 용도는 단상 배전함, 계량 캐비닛 또는 여러 회로를 한 지점에 그룹화해야 하는 제어 캐비닛의 나가는 쪽입니다.
Q: 어떤 전선 크기를 허용합니까?
A: 10mm² ~ 70mm²의 들어오는 도체와 2.5mm² ~ 16mm²의 나가는 분기 도체(구리). 주문이 출시되기 전에 패널 일정에 맞춰 범위를 확인하세요.
Q: 정격 전류는 무엇입니까?
A: 등급은 구성된 흡입구 단면-을 따릅니다. 이 시리즈의 다른 모델은 총 입력 80A, 콘센트당 최대 6A로 출시됩니다. 로드 일정을 보내주시면 이 버전의 수치를 확인해 드리겠습니다.
Q: 라이브 및 중립에 대해 두 개의 블록을 함께 사용할 수 있습니까?
답: 그렇습니다. 본체는 단극 모듈이므로 2개 이상의 장치가 35mm DIN 레일에 한 줄로 나란히 배열되어 있습니다. 그런 다음 라이브 및 중성선을 동일한 레일에 별도의 행으로 배치하여 분기 도체가 교차하는 것을 방지할 수 있습니다.
Q: 커버도 함께 제공되나요?
답: 그렇습니다. 투명한 보호 덮개가 단자와 나사 머리 위에 닫혀 있습니다. 회로가 보이도록 유지하면서 검사 중에 버스바를 덮은 상태로 유지하며, 모든 콘센트에는 회로 번호 또는 부하 이름을 표시할 수 있는 라벨 공간이 있습니다.
Q: 사용자 정의를 지원합니까? MOQ는 무엇입니까?
A: OEM 또는 ODM 조건에 따라 콘센트 라벨링, 극 표시 및 장착을 도면에 맞게 제작할 수 있습니다. MOQ는 관련된 구성 및 도구에 따라 다르며 새 프로젝트에 대한 시험 주문은 더 높은 계층의 볼륨 가격으로 협상 가능합니다.
Q: 어떻게 테스트되고 배송됩니까?
A: 8개 콘센트 모두에서 연속성, 접촉 저항 및 전기 강도를 검사하고 배치별로 결과를 기록합니다. 장치는 표준 수출 포장으로 배송되며 가장 가까운 항구는 닝보와 상하이입니다. 24시간 이내에 견적을 위해 도면과 수량을 보내주세요.
